等太阳高度线图判读的基本内容有：太阳直射点的地理坐标；太阳高度的分布规律、正午太阳高度的分布规律；地方时、北京时间的计算；正午太阳高度大小的计算；昼夜长短的变化；推断与图示时间相关的日期（节气）、季节及地理现象等。
等太阳高度线图可以看做是以太阳直射点为中心的俯视图，判读时需掌握以下方法，有助于正确解答问题：
1．一般而言，在等太阳高度图中，圆圈代表等太阳高度线，圆心为太阳直射点，经过圆心的直线为经线（一般为图中的竖线），特别注意不一定是同一条经线，经过圆心的弧线为纬线。
2.如果没有特殊的数字标注,等太阳高度线图中最大的圆圈就是太阳高度为0°的等太阳高度线,即为晨昏线,而图中其余部分各地的太阳高度角均大于0°,因此也可以说图中所示半球全部为昼半球,一般来说太阳直射经线以东最大的半圆为昏线,以西最大的半圆为晨线.但有数字标注的图上例外。
3.示意图中的中心点为太阳直射点,所以通过该点的经线地方时为12点,通过该点的纬线即为此日太阳直射的纬线,其正午太阳高度角为90 °.根据该纬线可以推知此时太阳直射点所在的半球和季节。
4.就南北方向而言,在太阳直射的经线上,太阳高度角相差多少度,纬度就相差多少度,就东西方向而言,如果太阳直射赤道,则赤道上太阳高度相差多少度,经度就相差多少度,如果太阳直射其他纬线,此纬线上太阳高度相差多少度,经度的差值一定大于太阳高度的差值.
5.由于太阳直射点所在经线上太阳高度南北跨度为180°,因此昼半球上太阳直射点所在经线的纬度跨度也是180°。
例题分析

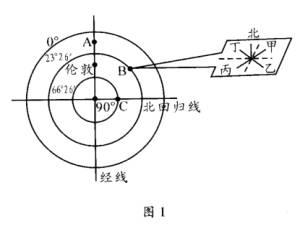

例1 图1是某地某日太阳高度分布图，回答：
（2）该图的节气应该是 （北半球）。
（3）此时北京时间是 。
（4）A点所在经线的经度是 。
（5）C点的经度值 （大于或小于）23°26′。
（6）若B点有一直立旗杆，此时其影子应指向（ ）
A．甲 B．乙 C．丙 D．丁
解析：从图中等太阳高度线分布可知，最外侧的圆圈上太阳高度为0°，即为晨昏圈；中间的圆圈上太阳高度为23°26′；内侧的圆圈上太阳高度是66°34′；圆心是北回归线与0°经线（伦敦所在经线）的交点，太阳高度为90°，即太阳直射点的位置。因此，太阳高度的分布是由直射点向四周降低；表示的节气是北半球的夏至日。图中伦敦的地方时为12时，那么北京时间应为20时。当太阳直射北回归线时，北极点上的太阳高度是23°26′，因此，北极点的位置应在中间的圆圈与伦敦所在经线以北的交点，那么A点所在的经线与0°经线是相对的两条经线，即A所在的经线为180°。当太阳直射北回归线时，由直射点到C点太阳高度相差23°26′，经度差应大于23°26′，因此,C点的经度大于23°26′。由图中B点的位置可知其在直射点的东北方向，由此可判断其影子指向甲。
答案：（1）从直射点向四周降低（2）夏至日（3）6月22日20时（4）180°（5）大于（6）A
例2 图2为某时刻太阳高度分布状况。读图回答：
1．写出E点的地理坐标
A.70°E，80°N B.70°E,80°N C.110°W,80°N D.110°W,80°S
2.①②两地的经度相同②③两地的纬度相同，则此刻的太阳高度
A.①＞② B.①=② C.①＜③ D.①＝③
A.昼夜平分 B．昼夜等长 C.极夜 D.极昼
解析：1.由图可知，太阳直射点的经度为70°E，纬度为10°N，E点与直射点太阳高度相差90°，纬度也相差90°，所以E点的纬度是80°N，不在同一条经线上，有极昼现象。此图中北极点在E以南，因此，E点的经度为110°W。
2.由题干知，②地比①地纬度高，距离太阳直射点远，太阳高度比①地小，即②＜①；同理①③两地纬度相同，正午太阳高度相同，此刻①地位于太阳直射的经线上，达到一天中太阳高度最高，③地位于①的西侧，没有达到一天中太阳高度最高的时刻，因此，①地太阳高度大于③地。
3.通过图可知E地位于极圈内，故为极昼。
答案：1．C 2．A 3．D
针对练习
上图为地球某时刻太阳高度分布示意图，图中粗线为等太阳高度线。回答1—4题。
1.此时北京时间为
A．7时 B．15时 C．17时 D．21时
2.若①②两点经度相同，②③两点纬度相同，则此刻的太阳高度
A．①＜③ B．①=② C．②=③ D．①＞②
3.此时
A．PM为昏线，PN为晨线 B．新一天的范围约占1/8
C．新一天的范围约点7/8 D．全球昼夜平分
参考答案：1.C 2.D 3.C
